Soupravy dieselových generátorů s pohonem Perkins

Perkins Motor Platforms, které stavíme kolem

Společnost Perkins dodává výkonové motory pro průmyslové a elektrické aplikace po celá desetiletí, s více než 21 miliony vyrobených motorů a za produktem stojí globální distribuční a servisní síť. Platformu vybíráme spíše podle výkonu, nosného profilu a podmínek na místě než pouze podle nominálního kW.

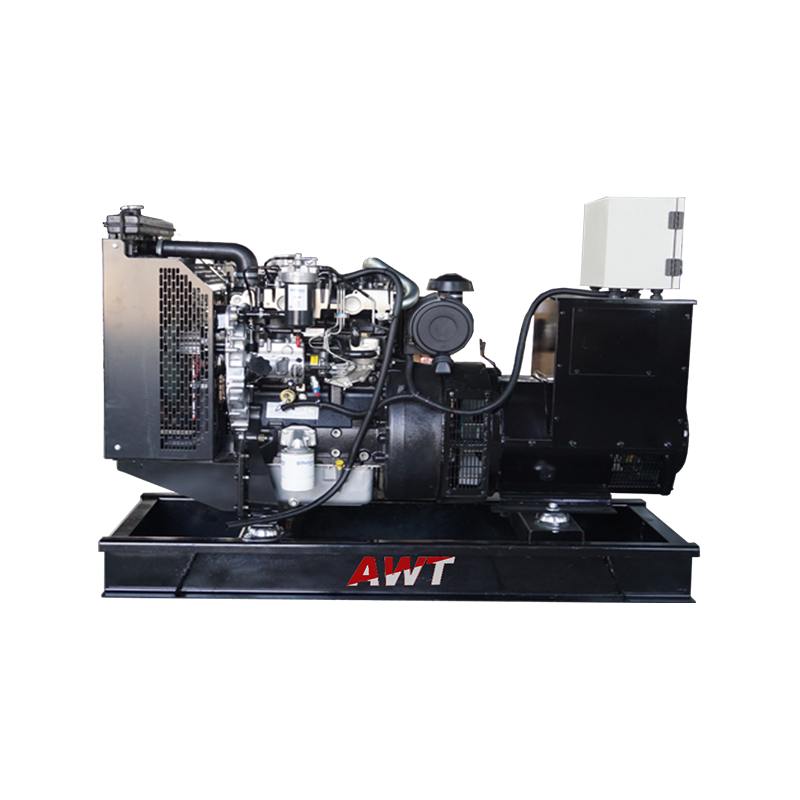

• série 400 — rodiny 403 a 404 pro kompaktní jednotky 8–40 kW; přirozeně nasávané a přeplňované varianty vyhovují telekomunikačním krytům, malým komerčním pohotovostním a mobilním zařízením.

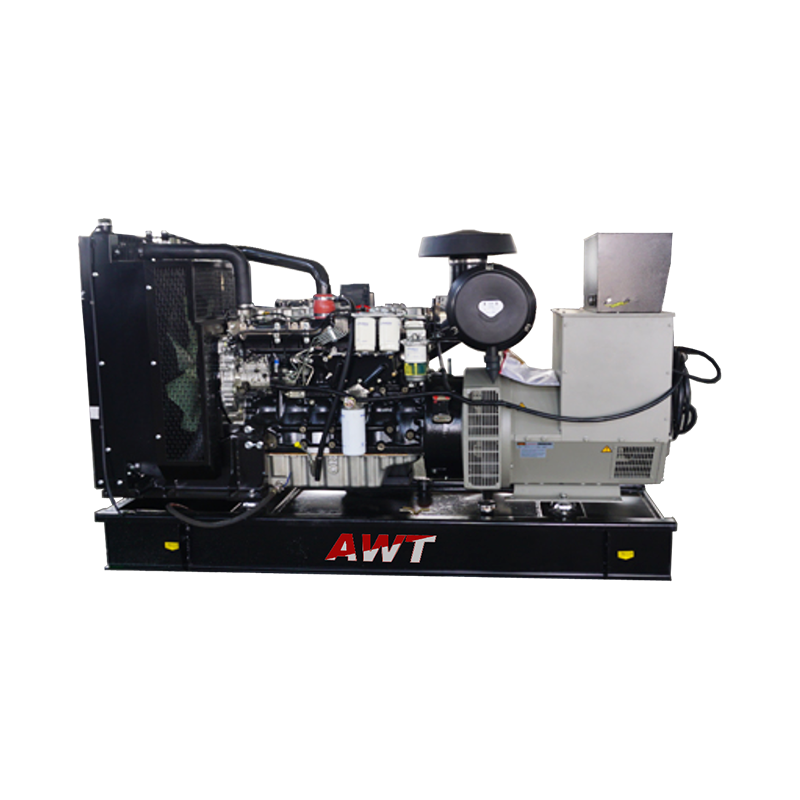

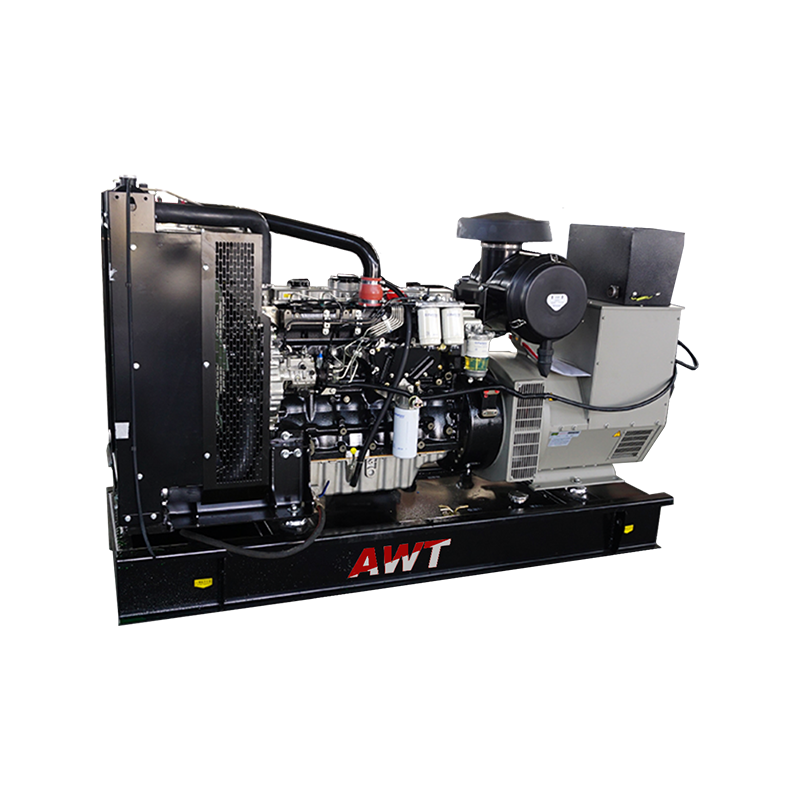

• série 1100 — motory 1103, 1104 a 1106 s výkonem zhruba 24–200 kW; pracovní skupina pro nemocnice, hotely, maloobchod a pohotovostní režim pro lehký průmysl.
• série 1200 — Šestiválcové jednotky 1204 a 1206 pro 100–250 kW v primárním a pohotovostním režimu se silnou blokovou tuhostí a nízkými vibracemi.
• Série 1500/1700 — Motory 1506 a 1706 pro 200–320 kW, často specifikované tam, kde jsou velké zátěžové kroky nebo vysoké okolní teploty.
• Řada 2200 / 2400 / 2500 — Motory 2206, 2406 a 2506 pro 280–500 kW, běžné v záložních systémech datových center a průmyslových parků.
• série 2800 — 2806 šestiválcových motorů pro 440–780 kW, používaných v kontejnerových a paralelních instalacích.

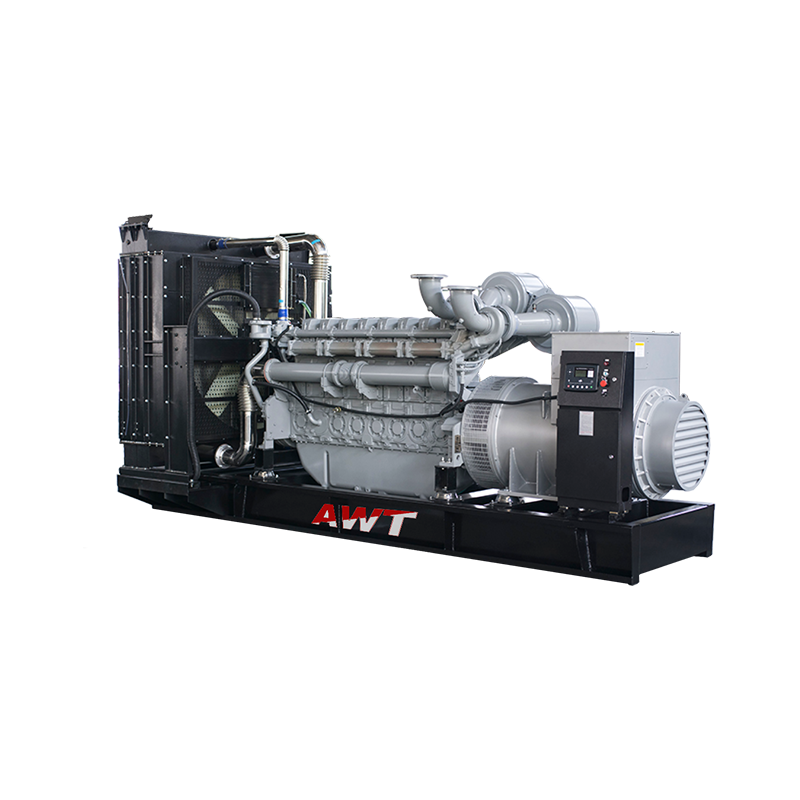

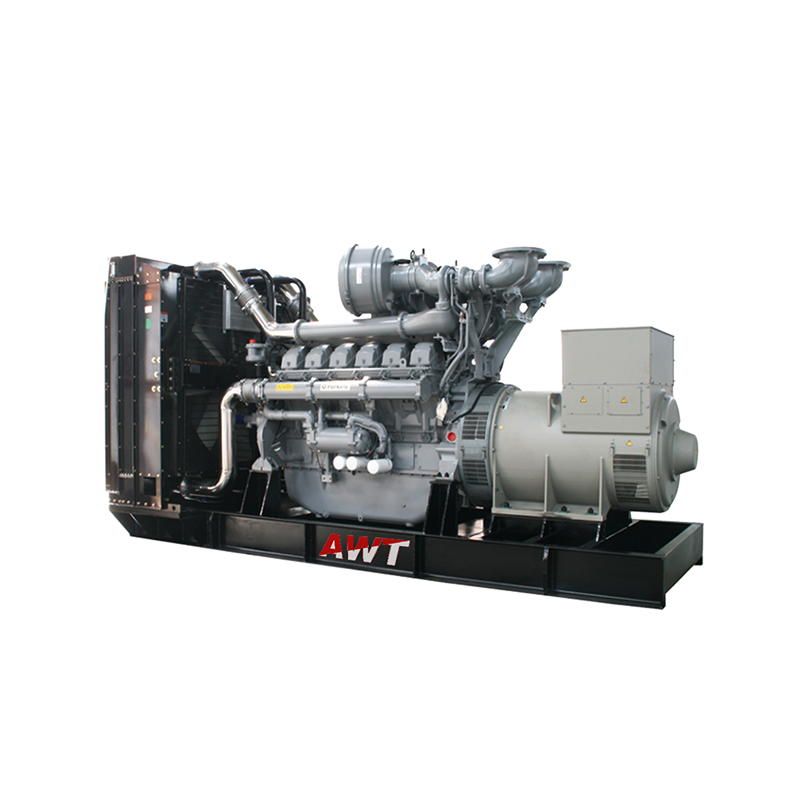

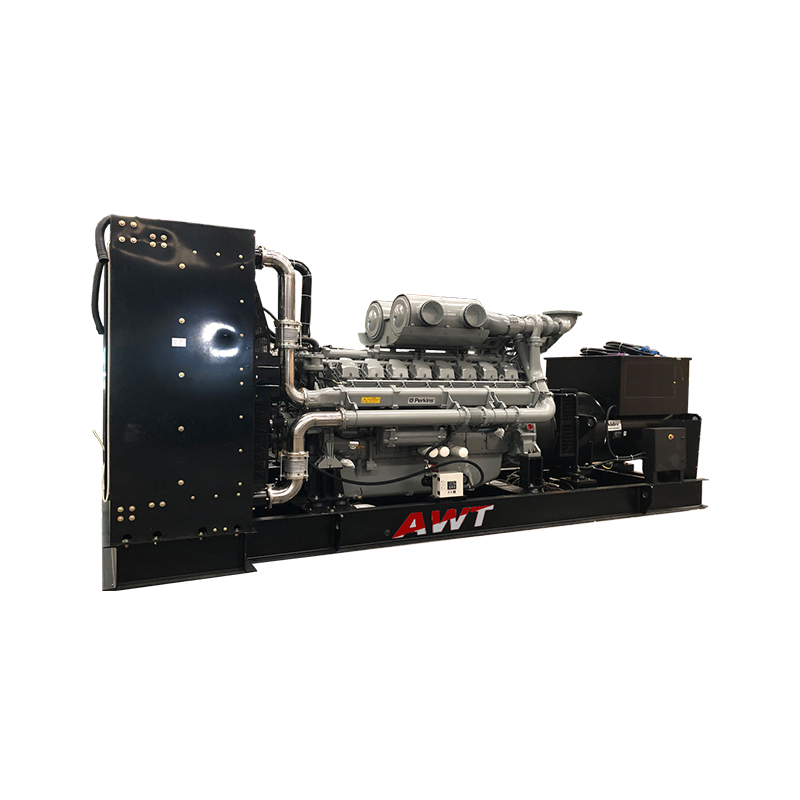

• série 4000 — Motory 4006, 4008, 4012 a 4016 pro 600–3400 kW, platforma pro velká datová centra, přístavy a offshore elektrárny.

Co každá sada obsahuje

Každá sada poháněná Perkinsem, kterou dodáváme, je kompletní energetický systém, nikoli motor na rámu. Konfigurace jádra je pevná; okolní balíček je integrován do aplikace.

Výkonová pásma a typické aplikace

Řada je dodávána ve formátech s otevřeným rámem, tichým přístřeškem, mobilním přívěsem, kontejnerem a vysokonapěťovým formátem. Paralelní provoz s více jednotkami je k dispozici tam, kde kapacita musí růst s místem, nikoli v jediném kroku.

Čtení tabulky modelů

Označení modelů se řídí jednoduchým vzorem: AWT-P plus pohotovostní výkon v kW. AWT-P400 je 400kW pohotovostní sada, což odpovídá 364kW primárnímu výkonu a 455kVA pohotovostnímu výstupu při 50Hz. V tabulce se objevují obě čísla, protože správné hodnocení závisí na tom, jak bude sada fungovat.

• Napájení v pohotovostním režimu — pro zálohování při výpadku pod stanovený roční limit hodin; hodnocení používané pro většinu nouzových systémů.
• Prvotřídní síla — pro nepřetržité zásobování s proměnným zatížením, jako jsou vzdálená místa nebo podpora sítě.
• Nepřetržitý výkon — pro stálé základní zatížení při konstantní jmenovité hodnotě, zvolené tam, kde je primárním zdrojem sada.

Rozměry a hmotnosti otevřeného a tichého typu jsou uvedeny samostatně pro každý model, takže plánování konstrukce, dopravy a základů může pokračovat ještě před postavením jednotky. Tiché přístřešky udržují hluk na nebo pod 75 dB(A), díky čemuž jsou jednotky přijatelné v městských, nemocničních a rezidenčních lokalitách.

Možnosti konfigurace

Kromě základní sady konfigurujeme elektrická a mechanická rozhraní kolem projektu. Mezi potvrzené možnosti pro tuto sérii patří:

• Automatický přepínač ATS pro přepínání výpadku sítě
• Paralelní systém generátoru pro kapacitu více jednotek a redundanci
• Vzdálené monitorování a správa cloudu pro distribuované weby
• Tichá stříška, dešťová stříška, mobilní přívěs nebo integrovaná kontejnerová elektrárna
• Nízkoteplotní předehřívač se studeným startem pro chladné klima
• Zvětšená palivová nádrž pro prodloužený provoz bez dozoru
• Nevýbušná a antikorozní úprava pro nebezpečná nebo pobřežní prostředí

Ovládací panely mohou být dodávány s ovladači Deep Sea, SmartGen nebo ComAp nebo mohou být sestaveny podle specifického protokolu, takže se sada integruje se stávajícími SCADA, BMS nebo monitorováním závodu, než aby běžela jako izolovaná aktiva.

Emise, normy a shoda

Soupravy s pohonem Perkins této řady jsou vyrobeny tak, aby vyhovovaly normám ISO 8528 a GB/T 2820 pro výkon generátorové sady. Konfigurace emisí motoru jsou k dispozici pro požadavky China Stage III, Euro III a EPA Tier, přičemž příslušný standard odpovídá cílovému trhu a zvolené platformě motoru.

Pokud projekt vyžaduje určitou úroveň emisí, uveďte ji ve fázi dotazování. Úroveň určuje variantu motoru, uspořádání následného zpracování a v některých případech uspořádání skříně, takže se s ním zachází spíše jako s pevným vstupem než s pozdní úpravou.

Testování a převzetí před dodáním

Každá sada prochází fázovou kontrolou kvality spíše než jedinou závěrečnou kontrolou: vstupní inspekce klíčových součástí, ověření montážního procesu, kontrola elektrické bezpečnosti a kontrola mechanického vybavení. Před expedicí jsou jednotky podrobeny zkouškám při plném zatížení od 0 do 110 % jmenovité kapacity, zkouškám odezvy na skokové zatížení, zkouškám odolnosti při nepřetržitém provozu, zkouškám stability napětí a frekvence a ověřování systému nouzové ochrany.

Záznamy o zkouškách doprovázejí jednotku. U projektů s formálním přejímacím protokolem se dohodneme na zkušebních bodech, krocích zatížení a formátu záznamu před výrobou, takže tovární test a test uvedení do provozu na místě probíhají ve stejném pořadí.

Instalace, rozhraní a požadavky na místo

Integrovaný základní rám nese motor, alternátor a ovládací panel jako jednu vyrovnanou sestavu, což snižuje práci na základu a zkracuje instalaci. Vstupy pro plánování, které potvrzujeme s projektovým týmem, zahrnují:

• Rozměry základu nebo soklu a antivibrační montážní uspořádání
• Vedení výfuku, poloha tlumiče a vzdálenost od hořlavých povrchů
• Cesty spalovacího a chladicího vzduchu plus směr vypouštění chladiče
• Kabelový vstup, uspořádání přípojnic nebo svorek a zemnící bod
• Přívod paliva, připojení denní nádrže nebo velkoobjemové nádrže a zpětné potrubí
• Řídicí kabelová trasa k ATS, BMS nebo vzdálené monitorovací bráně

U konstrukcí kontejnerů a přívěsů jsou přepravní rozměry a zvedací body pevně stanoveny ve fázi návrhu, takže přístup na místo lze před odesláním zkontrolovat.

Údržba, náhradní díly a servis

Motory Perkins jsou podporovány celosvětovou distributorskou a servisní sítí a každý motor má svůj vlastní návod k obsluze a údržbě zahrnující servisní intervaly a postupy. Dodáváme originální náhradní díly pro součásti motoru, díly alternátorů, díly elektrického a řídicího systému, filtry a spotřební materiál a poskytujeme pokyny k instalaci, podporu provozu a technické řešení problémů po uvedení do provozu.

Servisní přístup je zvažován ve fázi stavby: dvířka přístřešku, pozice filtrů a vypouštěcí body jsou uspořádány tak, aby běžnou údržbu bylo možné provádět bez demontáže krytu.

Informace, které používáme ke konfiguraci vašeho řešení

Cenová nabídka pro sadu s pohonem Perkins je sestavena z pracovního bodu, nikoli z katalogového čísla. Následující vstupy nám umožňují opravit platformu motoru, rám alternátoru, typ krytu a řídicí architekturu v jednom průchodu.

Tam, kde projekt potřebuje jinou platformu motoru, naši Dieselový generátor podle motoru řada zahrnuje varianty Cummins, Volvo, MTU, Weichai, Yuchai, Baudouin, SDEC a Mitsubishi a Dieselový generátor podle výkonového rozsahu skupiny rozsahů univerzální sady od 10kVA do 2500kVA pro rychlejší výběr.

Často kladené otázky

Jaký výkonový rozsah pokrývají vaše napájené sady Perkins?

Řada běží od 8kW do 3400kW v 50Hz i 60Hz sestavách. Malé sady používají motory 403 a 404, jednotky střední třídy používají motory řady 1100, 1200, 1500 a 1700 a největší sady používají platformy 2200 až 4016.

Můžete dodat sadu pro konkrétní emisní úroveň?

Ano. Konfigurace emisí jsou k dispozici podle norem China Stage III, Euro III a EPA Tier. Cílový trh a požadovaná úroveň jsou ve fázi dotazování považovány za pevné vstupy, protože určují variantu motoru a uspořádání následného zpracování.

Jak je sada testována, než opustí vaši továrnu?

Každá jednotka prochází testováním při plném zatížení od 0 do 110 % jmenovité kapacity, testováním odezvy na skokové zatížení, nepřetržitým provozem, kontrolami stability napětí a frekvence a ověřováním nouzové ochrany, navíc k vstupní kontrole komponent a kontrole kvality montáže.

Lze generátor integrovat s naším stávajícím monitorovacím systémem?

Dodáváme ovladače Deep Sea, SmartGen nebo ComAp nebo řídicí systém sestavený podle vámi zadaného protokolu. Je podporováno vzdálené monitorování a cloudová správa spolu s přenosem ATS a paralelním paralelním připojením více jednotek tam, kde to web potřebuje.

Jaké formáty krytů jsou k dispozici?

K dispozici jsou formáty s otevřeným rámem, tichým přístřeškem, mobilním přívěsem, kontejnerem a vysokonapěťovými formáty. Tiché přístřešky udrží hluk na nebo pod 75 dB(A) a konstrukce kontejnerů mají pevné přepravní rozměry a zvedací body ve fázi návrhu.

Jak získáme konfiguraci a cenovou nabídku?

Odešlete provozní režim, připojenou zátěž a největší motor, napětí a frekvenci, okolní prostředí a nadmořskou výšku na místě, preferenci krytu, ovládání a rozhraní ATS, úroveň emisí a požadavky na přijetí. Pomocí těchto vstupů můžeme opravit platformu motoru, alternátor, kryt a řídicí architekturu a vrátit kompletní konfiguraci.
