Univerzální dieselgenerátorové sady 10kVA – 100kVA

Co tato série pokrývá

Jednotky v tomto pásmu mají jmenovitý výkon od 10 kVA do 100 kVA a vyhovují normám ISO 8528 a GB/T 2828. Hodnoty primárního a pohotovostního režimu jsou uvedeny samostatně, takže pracovní bod je pevně stanoven před uvedením kombinace motoru a alternátoru do výroby. Frekvence je nastavena na 50 Hz nebo 60 Hz a napětí na cílový standard.

• motor: mainstreamové maloválcové průmyslové dieselové motory s přeplňovaným mezichlazením a přesným vstřikováním paliva, vybrané pro rychlé startování, nízké vibrace a stabilní provoz ve vlhkém, prašném prostředí nebo prostředí s proměnlivou teplotou.
• Alternátor: bezkomutátorové, celoměděné, izolace třídy H, krytí IP22–IP23, nízkonapěťové zkreslení pro domácnost, kancelář a malé přesné zátěže.
• ovládání: inteligentní LCD ovladač s automatickým startem/stop, přenosem ATS, monitorováním v reálném čase a plnou ochranou proti poruchám; k dispozici vzdálená a cloudová správa.
• Pomocný: integrovaný základní rám, optimalizované chlazení, trojitá filtrace, lehké tlumiče a nízkohlučný tlumič.

Výkonové pásmo a typické zatížení

Níže uvedená tabulka ukazuje, jak normálně mapujeme kapelu na službu. Konečné dimenzování se vždy řídí vypočteným provozním zatížením, počátečním kVA největšího motoru a přijatelným poklesem napětí.

Motorové platformy, na kterých stavíme

Univerzální platforma nám umožňuje přizpůsobit motor pracovnímu cyklu, kvalitě paliva a trase náhradních dílů spíše než k jedné značce. Rodiny motorů dostupné v našem sortimentu zahrnují Soupravy dieselových generátorů s pohonem Cummins , Soupravy dieselových generátorů s pohonem Perkins , Soupravy dieselových generátorů s pohonem Weichai a Yuchai Powered Diesel Generator Sets. Tam, kde je projekt specifikuje, jsou k dispozici také balíčky Volvo, Baudouin, MTU, SDEC a Mitsubishi.

Pro dlouhodobý pohotovostní režim v odlehlých oblastech preferujeme motory s širokou servisní sítí a běžně skladovanými filtry. U míst se špatnou kvalitou paliva nebo častými zátěžovými kroky před potvrzením modelu zkontrolujeme typ vstřikovacího systému a rezervu chlazení.

Možnosti struktury

• Tichý typ: uzavřený kryt s útlumem hluku, měřeno ≤75 dB(A) pro toto pásmo, vhodný pro obytné komunity, školy a zdravotnická zařízení.

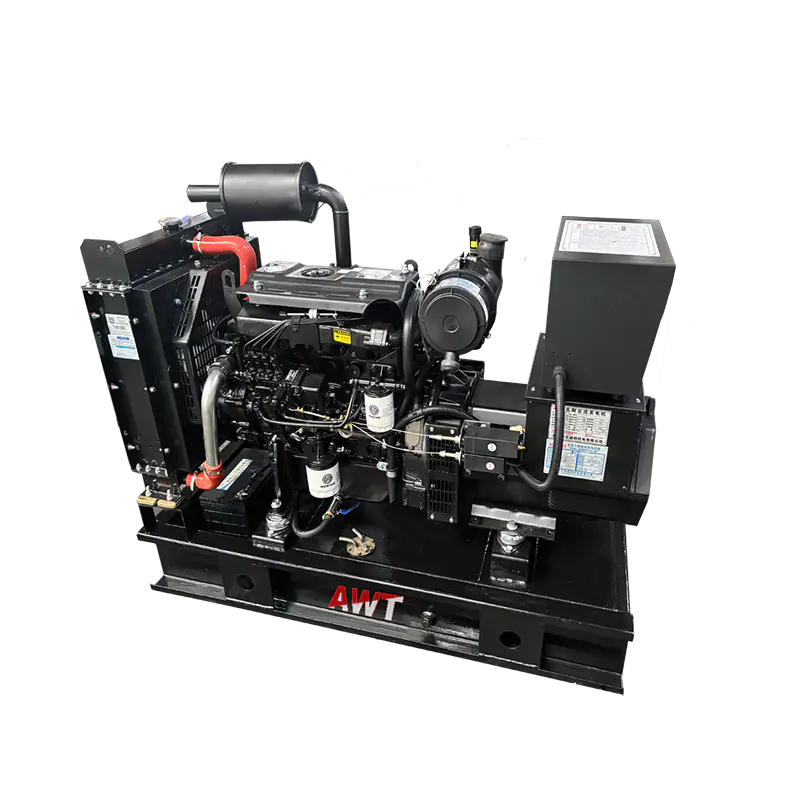

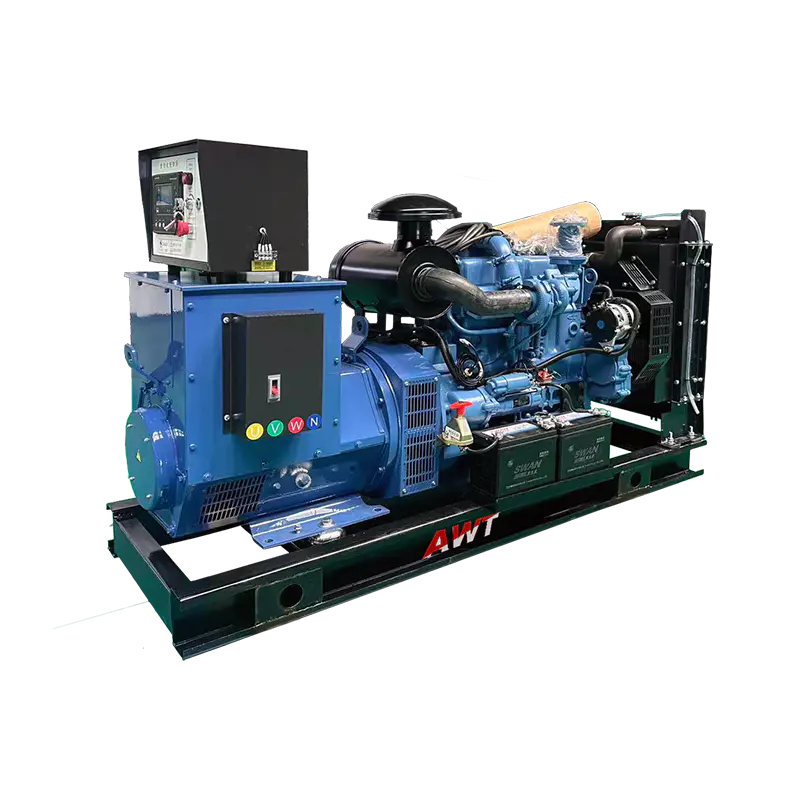

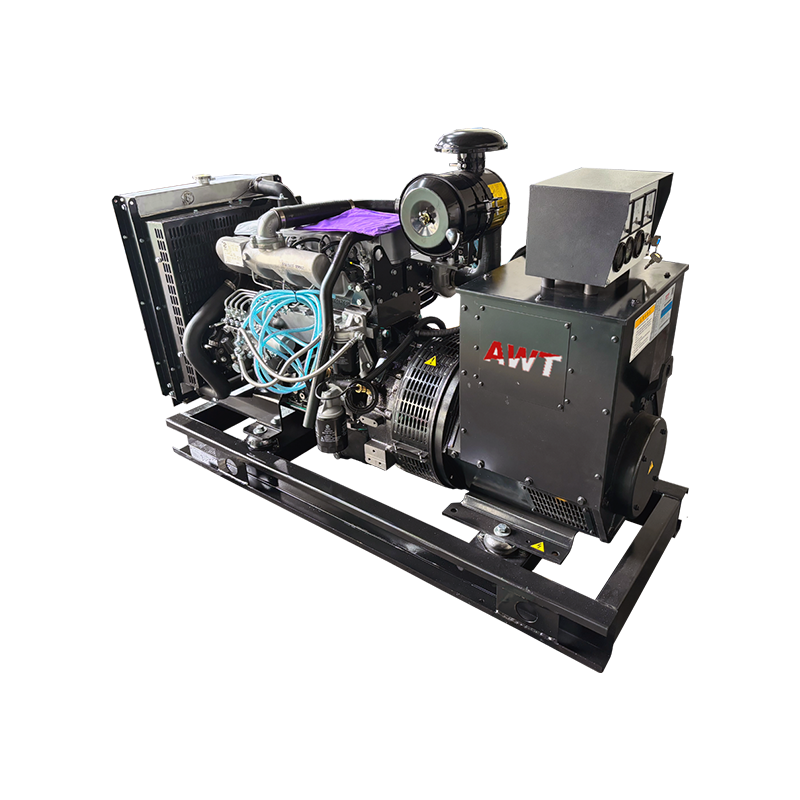

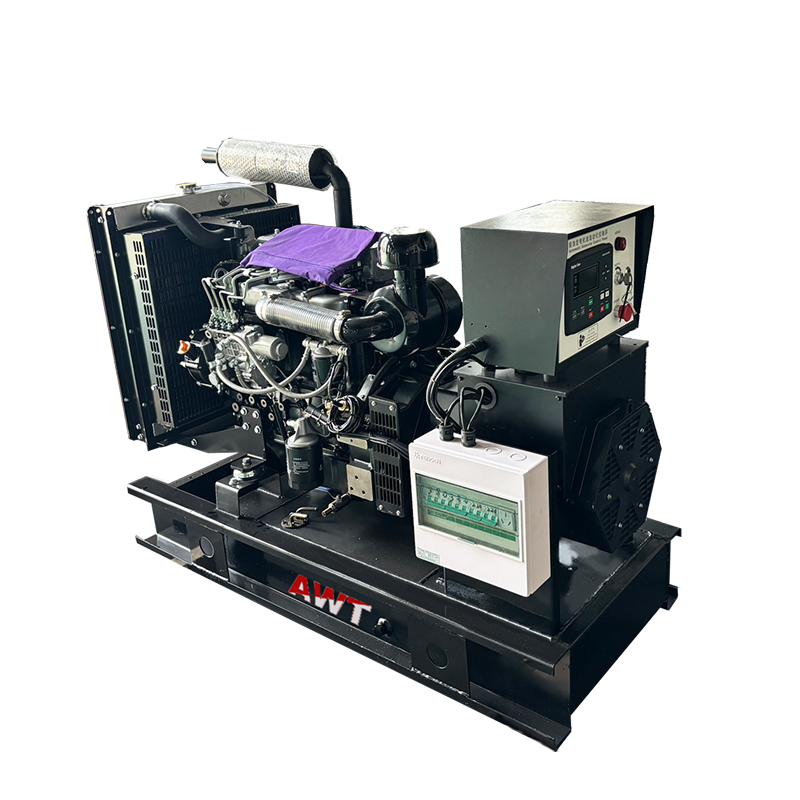

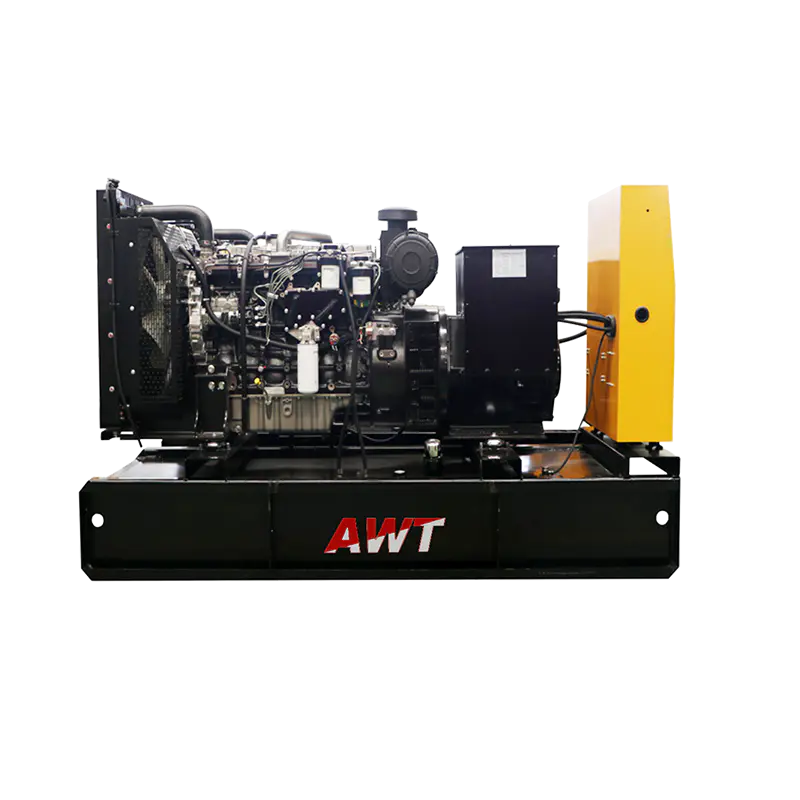

• Otevřený typ: základní rámová jednotka pro provozní místnosti a dílny, kde již existuje vyhrazený akustický kryt nebo strojovna.
• Typ přívěsu: mobilní jednotka pro stavbu polí, zavlažování, off-grid ploch a dočasné akce.
• Typ kontejneru: kryt odolný proti povětrnostním vlivům pro venkovní instalaci a delší bezobslužný provoz.

Elektrická konfigurace a automatizace

Napětí, frekvence, uspořádání fází a řídicí platforma jsou pevně stanoveny ve fázi objednávky. Stavíme jednofázové a třífázové výstupy, 50 Hz a 60 Hz, s Deep Sea, SmartGen, ComAp nebo zákazníkem specifikovaným ovladačem. Panely ATS, kontakty pro vzdálené spouštění a monitorování cloudu jsou integrovány tam, kde pracoviště vyžaduje bezobslužný provoz.

• Automatický start/stop při výpadku sítě, s nastavitelným zpožděním přenosu.
• Plná ochrana proti poruchám: nízký tlak oleje, vysoká teplota chladicí kapaliny, překročení/podpětí otáček, přepětí/podpětí, přetížení.
• Monitorování napětí, proudu, frekvence, účiníku, hladiny paliva a provozních hodin v reálném čase.
• Suché kontakty a komunikační porty pro integraci BMS, SCADA nebo monitorování budov.

Instalace, nástroje a požadavky na místo

Tyto jednotky jsou dostatečně kompaktní pro vybavení místností, střech, obchodů a malých kanceláří, ale stále potřebují správné cesty vzduchu, výfuku a paliva. Ke každé objednávce vystavujeme výkres přípravy staveniště zahrnující základovou nebo antivibrační montáž, vstupní a výstupní oblasti chladicího vzduchu, vedení výfuku a volný prostor pro každodenní servisní přístup.

• Dimenzování jmenovitého výstupního kabelu a výběr jističe odpovídá svorkám alternátoru.
• Palivová nádrž, denní nádrž nebo externí přívod s filtrací a vypínáním.
• Baterie, nabíječka a startovací obvod jsou součástí standardní dodávky.
• Uzemnění a neutrální uspořádání potvrzeno vůči distribuční soustavě lokality.

Kontrola kvality a přejímací zkoušky

Každá sada prochází vstupní kontrolou klíčových komponentů, ověřením montáže, kontrolou elektrické bezpečnosti a kontrolou mechanického vybavení. Před dodáním je každá jednotka podrobena zkouškám při plném zatížení od 0 do 110 % jmenovité kapacity, zkouškám odezvy na skokové zatížení, zkoušce odolnosti při nepřetržitém provozu, zkoušce stability napětí a frekvence a ověřování nouzové ochrany.

Záznamy o zkouškách, schémata zapojení, návody k obsluze a údržbě a seznam komponent jsou vystaveny se zásilkou. Pokud projekt vyžaduje testování svědky nebo kontrolu třetí stranou, zařadíme to do plánu výroby a podle toho připravíme jednotku.

Údržba a náhradní díly

Platforma je navržena pro jednoduchou každodenní údržbu: přístupné filtry, viditelné hladiny kapalin a ovladač, který zaznamenává chyby pro rychlou diagnostiku. Dodáváme originální součásti motoru, díly alternátorů, díly elektrických a řídicích systémů, filtry a spotřební materiál, abychom udrželi jednotky v chodu po celou dobu jejich životnosti.

• Nejprve servis v intervalu uvedeném v návodu k motoru, poté podle motohodin.
• Kontroly baterie a nabíječky během dlouhého pohotovostního režimu.
• Výměna chladicí kapaliny, oleje a palivového filtru za použití specifikovaných jakostí.
• Každoroční zátěžový test pro potvrzení, že souprava stále nese své jmenovité zatížení.

Informace, které používáme ke konfiguraci vašeho řešení

Pevná konfigurace a cenová nabídka závisí na malé sadě projektových vstupů. Pošlete tyto a my vám vrátíme sesouhlasený model, kreslicí sadu a obchodní nabídku.

Často kladené otázky

Jaký je rozdíl mezi jmenovitými hodnotami kVA a kW u těchto souprav?

kVA je zdánlivý výkon alternátoru; kW je využitelný činný výkon po použití účiníku. 100 kVA nastavený na účiník 0,8 poskytuje 80 kW činného výkonu. Uvádíme oba údaje, takže seznam zatížení lze porovnat se skutečnou kapacitou.

Může jednotka 10kVA – 100kVA běžet bez dozoru?

Ano. Se standardním inteligentním ovladačem, panelem ATS a vzdáleným monitorováním se souprava spustí při výpadku sítě, přenese zátěž, sama se monitoruje a vypne se při poruše bez přítomnosti obsluhy. Dodávka paliva a stav baterie zůstávají hlavní odpovědností pracoviště.

Jaká značka motoru by měla být specifikována pro záložní instalaci?

Pro většinu úkolů v pohotovostním režimu funguje dobře kterákoli z běžných platforem. Rozhodujícími faktory jsou obvykle místní servisní síť, kvalita paliva a preference zákazníka pro konkrétní značku. Před uvedením cenové nabídky potvrzujeme dostupný motor pro požadované hodnocení.

Jak se kontroluje hladina hluku v obytných oblastech?

Tichá verze této řady je naměřena při ≤75 dB(A). Tam, kde platí přísnější limit, posoudíme konstrukci vrchlíku, třídu tlumiče výfuku a umístění jednotky a potvrdíme dosažitelnou úroveň oproti požadavkům na místě.

Jaká dokumentace je dodávána s každým generátorem?

Každá zásilka obsahuje návod k obsluze a údržbě, schémata zapojení a ovládání, seznam součástí a záznam o továrním testu. Dodatečná dokumentace pro proclení, kontrolu nebo předání projektu je zpracována na vyžádání.

Lze ovládací panel integrovat do stávajícího systému budovy?

Poskytujeme suché kontakty a komunikační porty pro BMS, SCADA nebo monitorování budov. Protokol a seznam bodů jsou dohodnuty během konfigurace, takže panel je připraven pro rozhraní webu.
